Автоматизированная система очистки буровых и НКТ труб

Описание:

Автоматизированная система очистки буровых труб и насосно-компрессорных труб используется для одновременной очистки внутренних и внешних стенок труб, которое соответствует всем применимым требованиям безопасности и управляется с безопасного расстояния. Блок очистки работает с помощью насоса высокого давления.

по запросу рублей

Технические характеристики

Режим работы	Автоматизированный, ручной 1 оператор
Диаметр обрабатываемых труб, мм	60,73, 89-101
Длина НКТ, мм	6 500-12000
Способ обработки	Обмыв труб внутри и снаружи потоком жидкости.
Максимальная температура моющей жидкости С	50
Рабочее давлении моющей жидкости МПа (бар)	150 (1500)
Производительность в автоматическом режиме, (в зависимости от степени загрязнения) шт/час	24-40
Качество очистки %	98

Описание

Технология очистки в автоматическом режиме:

Загрузка труб НКТ(буровых) на стеллаж хранения.
Оператор нажимает кнопку «пуск», перегружатель перекладывает трубу на
рольганг.
Включаются установки ВД, начинается подача воды под давлением на
наружную и внутреннюю форсунки и вращательно поступательное движение
трубы.
После прохождения трубы вдоль форсунок, насосы выключаются,
форсунка извлекается из трубы. Оператор может регулировать скорость
движения трубы вдоль форсунок в зависимости от прочности отложений в трубе.
Перегружатель выгружает трубу с рольганга на стеллаж хранения чистой трубы.
При наличии не смываемых отложений, доочистка шарошками*.

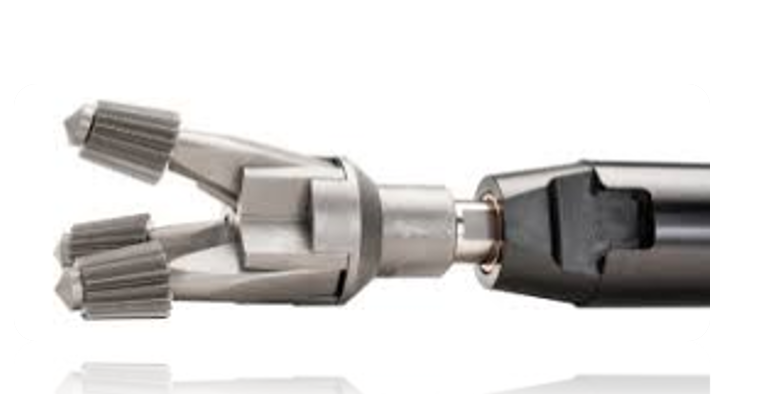

*Преимущество очистки труб с внутренней стороны механическим устройством (шарошка):

Подходит для труб любого диаметра, множество типов и модификаций
Удаляет любые загрязнения, не подверженные удалению даже сверхвысоким давлением
Высокая автоматизация процесса

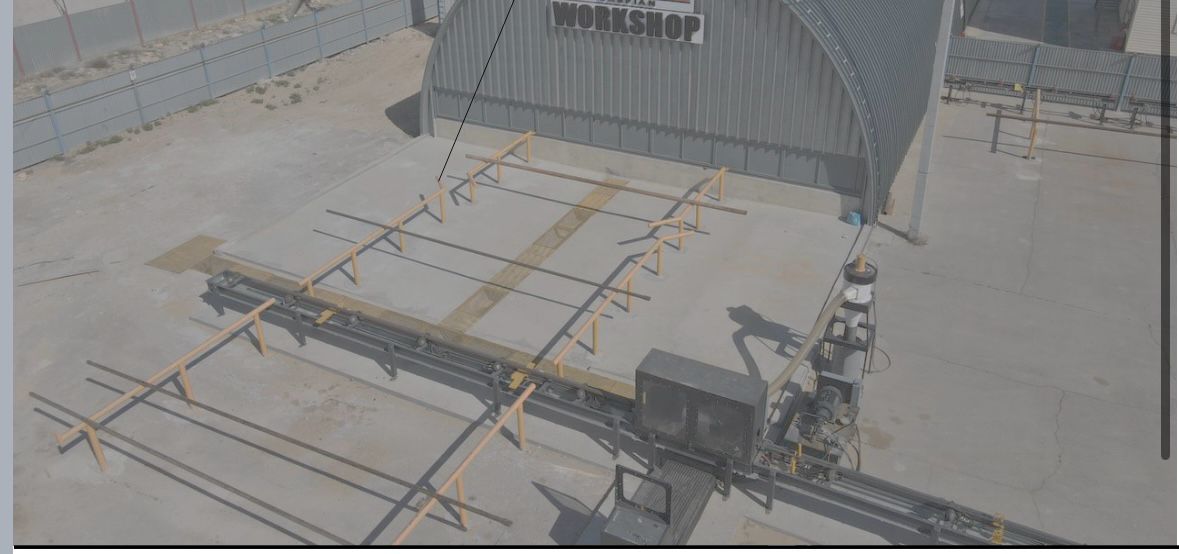

Комплект оборудования для очистки

Установка высокого давления для внутренней очистки труб, возможно использование дизельных установок высокого давления, при этом потребление системы составит 16кВт, которое можно обеспечить дизельным генератором

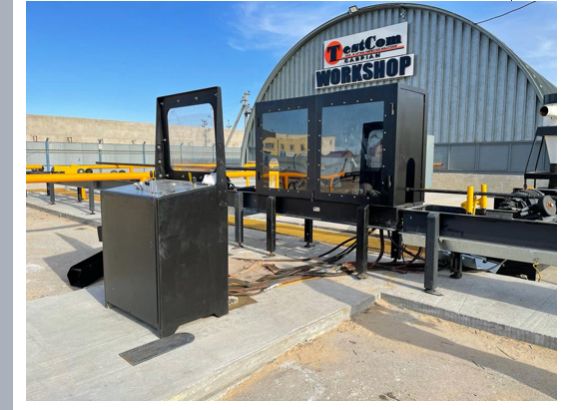

Пульт оператора, с системой автоматики, управления и отображения состояния системы и защитным кожухом

Устройство подачи форсунки, на жесткой штанге, в трубу. Можно заменить на систему подачи гибкого копья(без защитной трубы) в этом случае цена устройства подачи будет меньше, габаритная длина системы будет на 11 метров меньше, но будет требоваться более частая замена гибкого копья из-за трения его о стенки НКТ.

Рольганг вращательно-поступательного движения трубы

Стеллажь хранения исходных и очищенных труб

Перегружатель труб со стеллажа на рольганг и перегружатель очищенных труб с рольганга на стеллаж
