Система полуавтоматической мойки пучков

Описание:

Мощная и эффективная автоматизированная система очистки, предназначенная для очистки теплообменников и трубных пучков. Данная система находит применения на нефтехимических заводах с большим количеством трубчатых теплообменных или выпарных аппаратов. Благодаря существенному повышению производительности труда, компенсируется существующий на рынке дефицит специалистов.

Особенности:

Система не требует особого обслуживания и проста в использовании.
Безопаснее и эффективнее, в отличие то традиционных ручных операций по очистке с использованием ярких линий.
Подходит для большинства размеров трубных пучков. Рама «А» может регулироваться по высоте в соответствии с размером трубного пучка.
Общая конструкция состоит из независимых модулей и может быть полностью разобрана для удобства транспортировки.
Работает с любой установкой высокого давления с потоком от 50 л/мин.
Производительность очистки в 4-6 раз выше, чем при очистки ручными пистолетами.
Система может быть оборудована как 2-мя, так и 4-мя форсунками для повышения производительности
В комплект поставки уже входят: головка, направляющая, кронштейн, система управления.
Дополнительно может комплектоваться вращателем пучка, для очистки трубок со всех сторон.
Агрегатируется с установками высокого давления любых производителей, в том числе, Преус, Hammelmann, Woma, NLB, Karcher и т.д.

по запросу рублей

Технические характеристики

Рабочее давление	0-1500 бар
Скорость вращения очистной головки	10-300 об/мин
Скорость перемещения очистной головки	0,3 - 8.0 м/мин
Высота конструкции	1500 - 3200 мм
Высота форсунки	1100 - 2500 мм
Шаг регулировки	50 мм
Ширина устройства	до 2500 мм
Диаметр пучка	400-2200 мм
Длина пучка	до 7700 мм
Управление-привод	Пневматический, дистанционный
Опорные ролики	2 шт / по 2 ролика
Грузоподъемность	10 тонн х 2

Описание

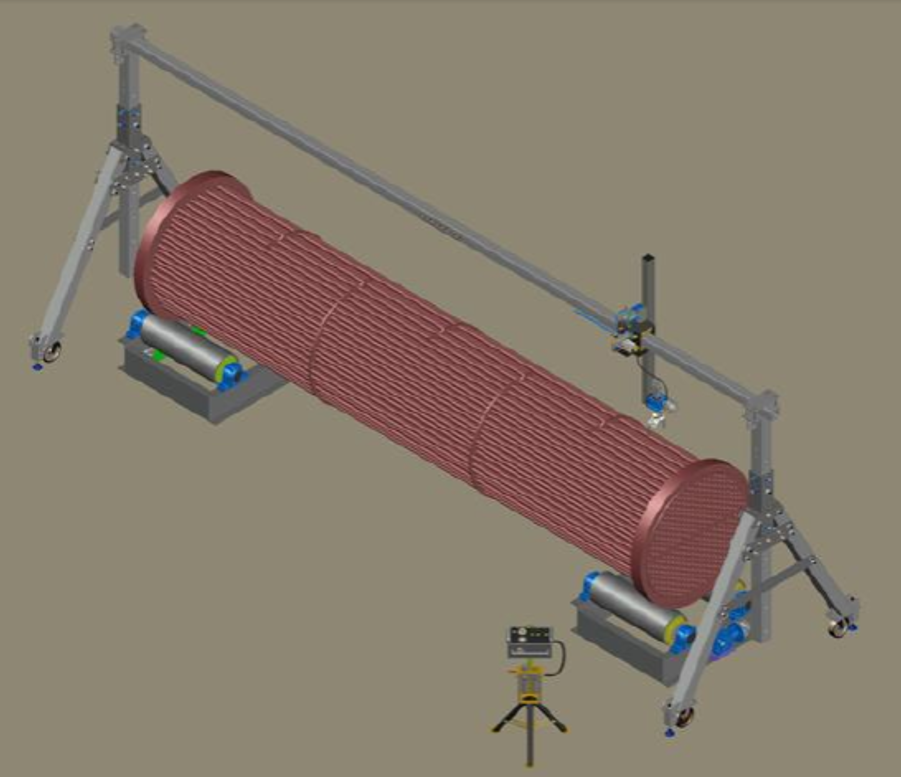

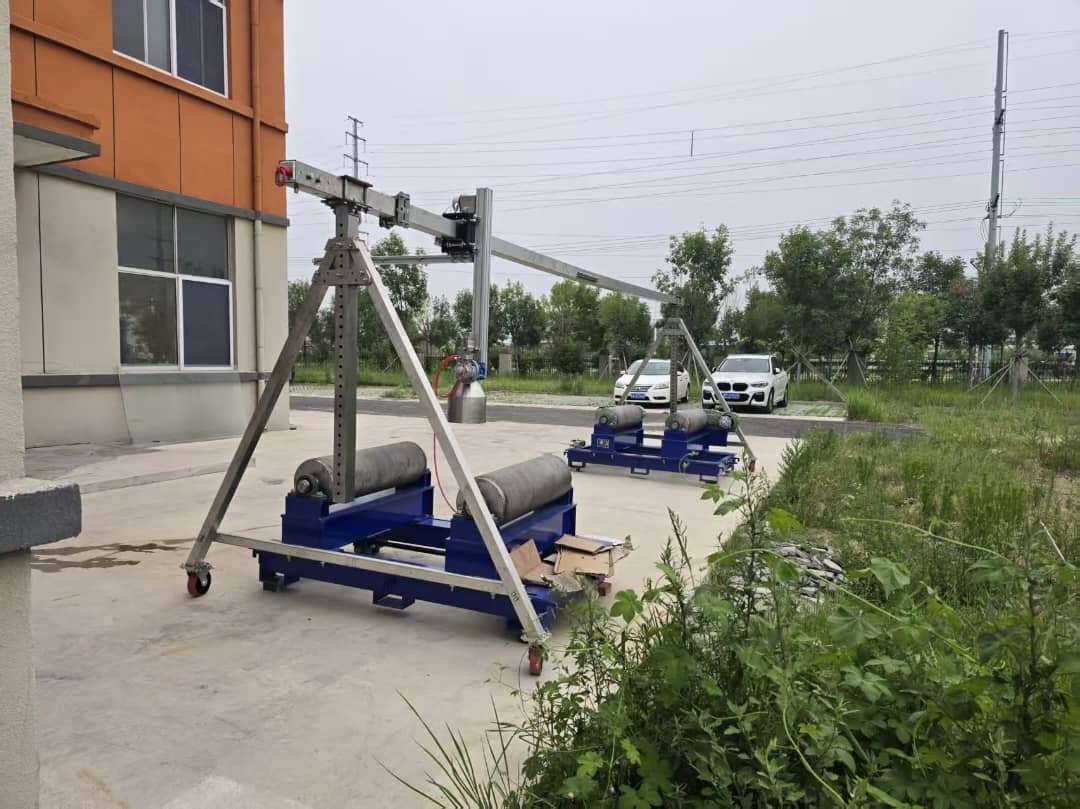

Полуавтоматическая система наружной мойки пучков струями высокого давления представляет из себя вращающуюся головку с форсунками, пульт управления и регулировки производительности и систему направляющих.

Принцип работы:

Головка при помощи привода перемещается по направляющей вдоль трубок пучка теплообменного аппарата.
При движении головки происходит вращение струй воды, которые вымывает отложения из межтрубного пространства кожухотрубных теплообменников.
После извлечения пучка из теплообменного аппарата он устанавливается на опорные ролики.
Кронштейн-направляющая устанавливается над пучком, так, что бы ось движения головки совпадала с осью пучка.
При помощи ПУ, головка устанавливается в начало пучка. После запуска установки ВД и подачи воды на головку, включается движение и вращение головки.
Скорость движения, вращения и число проходов определяется оператором исходя из параметров насоса высокого давления, степени загрязненности пучка и прочности отложений.
После прохода головки до конца пучка, оператор включает привод роликов, для поворота пучка, после чего повторяет процедуру очистки.

Для работы по очистке пучков выпарных агрегатов, требуется давление воды от 500 бар, 50 мПа, и поток воды от 50 л/мин.
Наиболее эффективная очистка происходит при рабочем давлении 1000 бар и производительности плунжерного насоса от 100 л/мин.
